Датчик температуры NTC
2025-08-15
Датчики температуры NTC (с отрицательным температурным коэффициентом) состоят из термисторов NTC, зондов (таких как металлические корпуса, пластиковые корпуса, эпоксидная герметизация, стеклянная герметизация и т. д.), электронных проводов и клеммных разъемов.
Структура датчиков температуры NTC:
1.Термочувствительный элемент:
Основным компонентом датчика температуры NTC является температурно-чувствительный элемент, изготовленный из полупроводниковых материалов (таких как оксид никеля, оксид кобальта и т. д.) для формирования чипов NTC. Эти материалы обладают отрицательным температурным коэффициентом, при котором сопротивление уменьшается с повышением температуры.

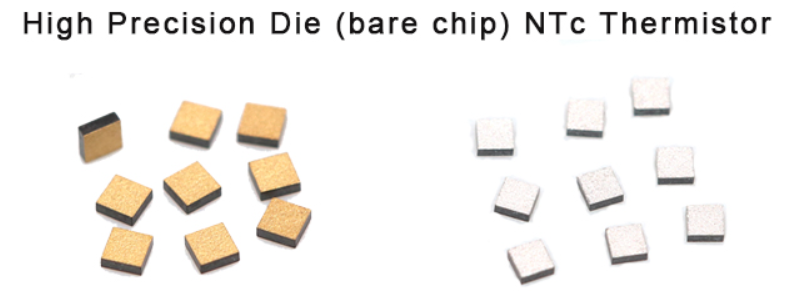

Чипы NTC доступны в двух типах: с золотым электродом и с серебряным электродом. Чипы с золотым электродом покрыты золотой пастой, а чипы с серебряным электродом — серебряной пастой. Эти покрытия облегчают передачу сигнала и соединение.

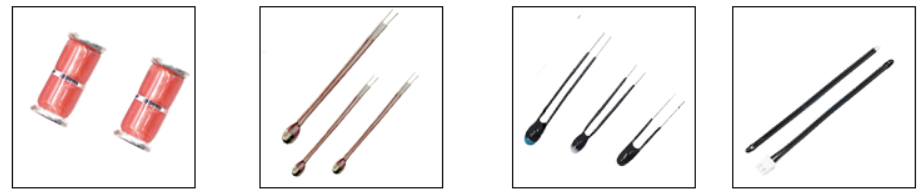

Чипы NTC также могут быть герметизированы с помощью эпоксидной смолы или стекла для создания различных компонентов, чувствительных к температуре.
2.Дизайн форм-фактора:
Форма и материал датчиков температуры NTC могут быть адаптированы в соответствии с различными применениями и требованиями. Обычные формы включают пулеобразную, прямую трубчатую и кольцевую. Используются такие материалы, как нержавеющая сталь 316L, никелированная латунная кольцевая опора R8-5M, никель и латунь, и выбор может быть основан на конкретной среде применения и условиях эксплуатации.
3.Лиды:
Провода служат в качестве проводников, соединяющих датчик с главной платой управления, обеспечивая точную передачу сигналов температуры. Обычно провода изготавливаются из ПВХ, Сшитый полиэтилен и ТЕФЛОНА и могут быть выполнены в виде двойных параллельных проводов, одиночных проводов или проводов с оболочкой. Эти материалы имеют разные свойства термостойкости и могут быть адаптированы в соответствии с требованиями конкретного применения.
4.Терминалы/разъемы:
Клеммы/разъемы соединяют платы управления, печатные платы и т. д., обеспечивая стабильное соединение между датчиком и системой управления. Выбор материала может основываться на методе соединения и условиях эксплуатации.
5.Принцип работы:

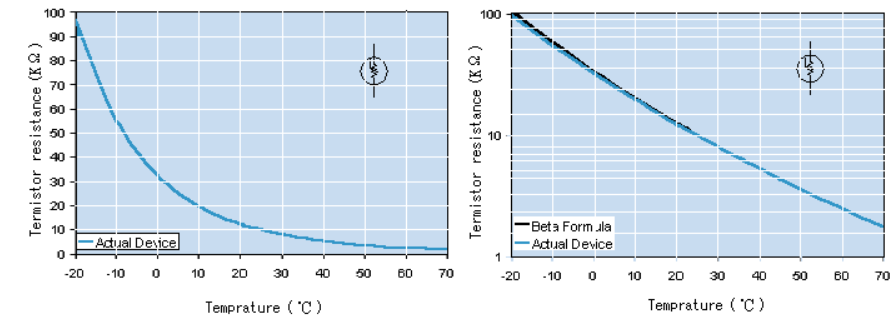

Характеристики NTC: сопротивление термисторов NTC быстро уменьшается с повышением температуры. Эта характеристика делает их широко используемыми в системах контроля температуры.
Термисторы NTC представляют собой полупроводниковые керамические компоненты, изготовленные в основном из оксидов переходных металлов (таких как оксид никеля, оксид кобальта и т. д.) и сформированные путем высокотемпературного спекания. Они обладают очень большим отрицательным температурным коэффициентом, при котором сопротивление изменяется в зависимости от температуры окружающей среды или самонагрева, вызванного протеканием тока. При определенной измерительной мощности сопротивление быстро уменьшается с повышением температуры. Измерив сопротивление термистора NTC, можно определить соответствующую температуру, что позволяет осуществлять измерение и контроль температуры.
6.Сценарии применения температурных датчиков NTC:
Благодаря высокой точности, надежности и чувствительности, датчики температуры NTC широко используются в различных областях, таких как автомобили на новых источниках энергии, высокотехнологичная бытовая электроника, автоматизированное офисное оборудование, хранение энергии и промышленное управление.

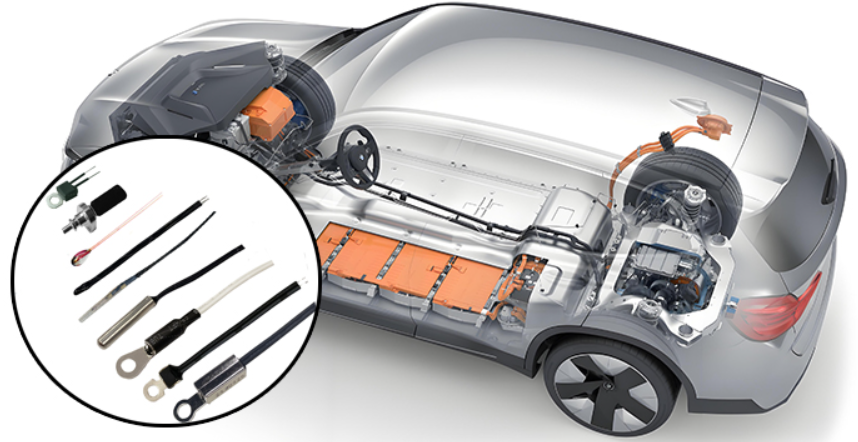

Обычно используются серии с заземляющим кольцом, которые обеспечивают высокую надежность, стабильность и точность. Они используются для мониторинга различных компонентов новых энергетических транспортных средств, включая автомобильные аккумуляторные батареи, трансформаторы, БМС, ОБК, ПУД приводные двигатели, автомобильные подвески, зарядные устройства, зарядные сиденья и подогреваемые рулевые колеса/сиденья/зеркала заднего вида. Они обеспечивают точный мониторинг температуры, предупреждения о высокой температуре и защиту безопасности.

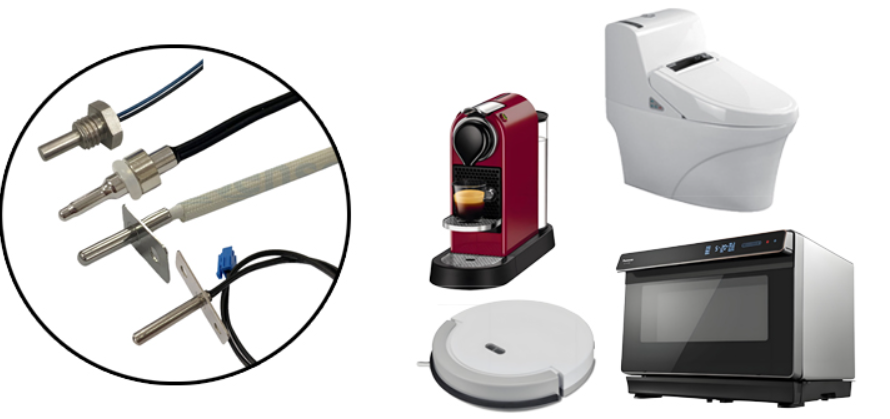

7.Высококачественная бытовая электроника:
В основном используются в кофемашинах, пылесосах, паровых печах, интеллектуальных туалетах, ванных комнатах с постоянной температурой, диспенсерах для воды, смесителях с постоянной температурой и полотенцесушителях. Датчики температуры NTC для бытовой электроники имеют время отклика до 0,5 секунды, быстрый отклик на изменение температуры и высокую водонепроницаемость, что делает их подходящими для измерения температуры воды.

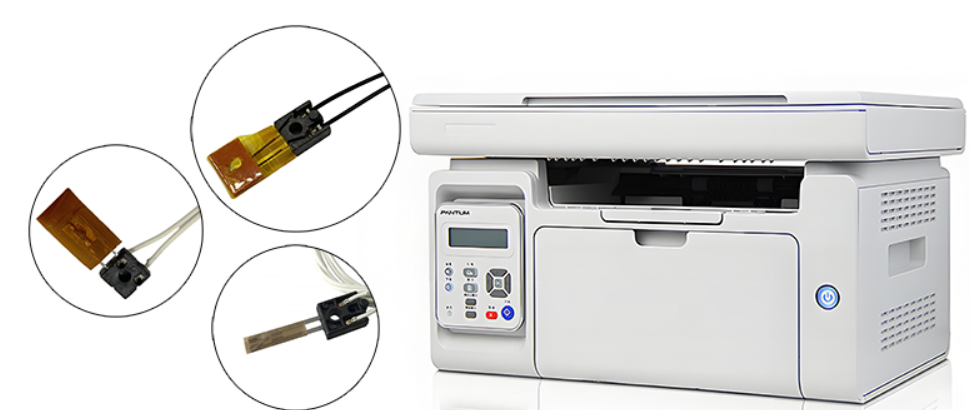

8.Автоматизированное офисное оборудование:
Обычно используются в принтерах и копировальных аппаратах для контроля температуры. Благодаря мониторингу температуры печатающей головки или термобумаги в режиме реального времени они обеспечивают безопасную и эффективную работу принтера, улучшая качество печати, продлевая срок службы устройства и снижая энергопотребление.

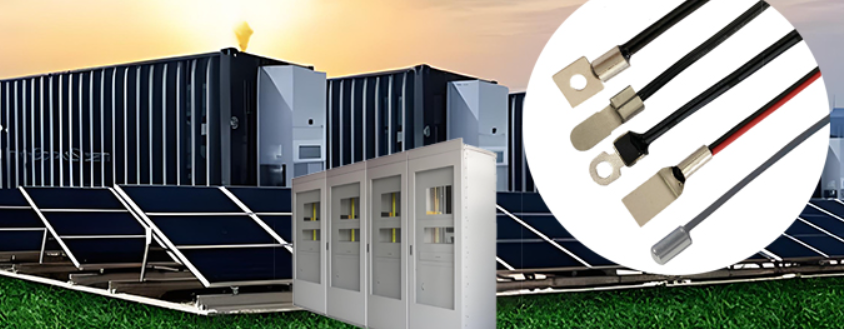

9.Хранение энергии и промышленный контроль:
В системах хранения энергии аккумуляторные батареи расположены плотно, а окружающая среда относительно закрыта, что способствует накоплению тепла и повышению температуры, что может повлиять на срок службы и производительность аккумуляторов. Поэтому терморегулирование с помощью датчиков температуры NTC имеет решающее значение для безопасной и надежной работы систем хранения энергии и промышленных систем управления.
Beyondoor Technology Co., Ltd самостоятельно занимается исследованиями, разработкой и производством чипов NTC-термисторов, термисторов и датчиков температуры. Благодаря высокой точности, надежности и чувствительности они широко используются в оборудовании для автоматизации офиса, высокотехнологичной бытовой электронике, транспортных средствах на новых источниках энергии, системах хранения энергии и промышленном управлении. Возможна индивидуальная настройка в зависимости от различных применений и материалов, а также консультации по моделям по мере необходимости.
